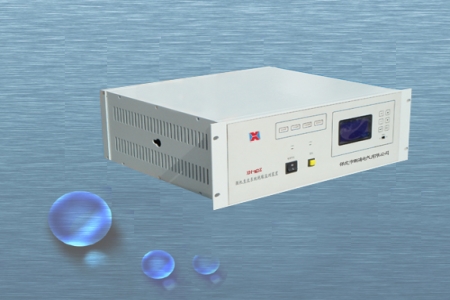

HDGC3832直流系统接地故障分析仪-扬州达瑞

一、产品概述

本产品是新一代直流接地故障查找仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。

    本装置以系统安全为*要前提，按行业标准的zui高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

    发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对确保发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在确保直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。

    直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。

    本仪器与国内外同类型的仪器相比具有以下优点：

• Ø 使用简单。本仪器只需打开电源开关就可直接使用，无需别的按键操作。
• Ø 安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。
• Ø 适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
• Ø 适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
• Ø 携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。
• Ø 直流系统不断电查找接地点，不影响系统正常工作。
• Ø 抗干扰能力强，克服了系统分布电容的影响。
• Ø 智能化充电管理，减少充电时间，延长电池寿命。

二、工作原理

    用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。

波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：

BL608直流系统接地故障测试仪

三、技术指标

1、信号发生器

• Ø 输出信号频率：2.5Hz
• Ø 信号空载输出电压：±20V±5%
• Ø 信号电压幅值误差：<5%
• Ø 信号短路输出电流：≤80mA
• Ø 输出口抗冲击能力：400V直流冲击
• Ø 电源电压：AC220V±10%
• Ø 电压频率：50Hz±5%
• Ø 输入保险：2A
• Ø Z大功率：3W
• Ø 体积：300mm×270mm×200mm

2、信号接收器

• Ø 信号电流检测灵敏度：0.5mA
• Ø 信号发生器阻抗：40KΩ
• Ø Z大输出电流：2.5毫安
• Ø 接收器显示：数字0-19
• Ø 体积：210mm×100mm×32mm
• Ø A钳口尺寸：Φ50mm
• Ø B钳口尺寸：Φ7mm×9mm

3、整机

• Ø 检测Z大接地电阻：300KΩ
• Ø 接地电阻测量精度：0-4.5KΩ      误差≤0.5KΩ

                     4.5KΩ-300KΩ  误差≤10%


注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
